DW 150 Edelstahlschornstein 8,2m - doppelwandig - Professional 06
doppelwandiger Qualitätschornstein von Proschorn®
T600 - N1- D - V3-L50060 - G(50)
T600 - N1- W- V2-L50060 - G(50)
T200 - H1- W- V2-L50060 - O(20)
Ihr Fall lässt sich nicht mit unserem Konfigurator lösen? Dann helfen wir Ihnen gerne unter folgender Rufnummer 06131-2196580 oder per Email info@proschorn.de weiter.
Wir erarbeiten Ihnen schnell und unverbindlich ein passendes Angebot!
Vertrauen Sie auf doppelwandige Edelstahlschornsteine von Proschorn®.
Langlebigkeit und Stabilität überzeugen auch professionelle Schornsteinbauunternehmen und anspruchsvolle Schornsteinfeger.
Eine schnelle Montage ist dank einfacher Stecktechnik und ausgezeichneter Passgenauigkeit gewährleistet.
Überzeugen Sie sich selbst!
- Schornsteinlänge 8,2m
- Aufbauhöhe (zusammengesteckt) ca. 7,7m
- Edelstahlmaterial 1.4404 Innen 0,6mm (echtes V4A)
- Edelstahlmaterial 1.4301 Außen 0,6mm (echtes V2A) - hochglänzend
- stabile Klemmbänder aus 0,8mm starkem 1.4301 Edelstahl - inklusive praktischen Schnellspannern
- 30mm Wärmedämmung
- 600°C Dauerbetriebstemperatur
- 1000°C Rußbrandbeständig
- 3m freistehend ab letzter Wandbefestigung
- zugelassen für alle Regelfeuerstätten (z.B. Holz, Gas, Öl und Pellets)
- 25 Jahre Garantie auf Statik und Korrosionsbeständigkeit
T600 - N1- D - V3-L50060 - G(50)
T600 - N1- W- V2-L50060 - G(50)
T200 - H1- W- V2-L50060 - O(20)
Ihr Fall lässt sich nicht mit unserem Konfigurator lösen? Dann helfen wir Ihnen gerne unter folgender Rufnummer 06131-2196580 oder per Email info@proschorn.de weiter.
Wir erarbeiten Ihnen schnell und unverbindlich ein passendes Angebot!
Vertrauen Sie auf doppelwandige Edelstahlschornsteine von Proschorn®.
Langlebigkeit und Stabilität überzeugen auch professionelle Schornsteinbauunternehmen und anspruchsvolle Schornsteinfeger.
Eine schnelle Montage ist dank einfacher Stecktechnik und ausgezeichneter Passgenauigkeit gewährleistet.
Überzeugen Sie sich selbst!

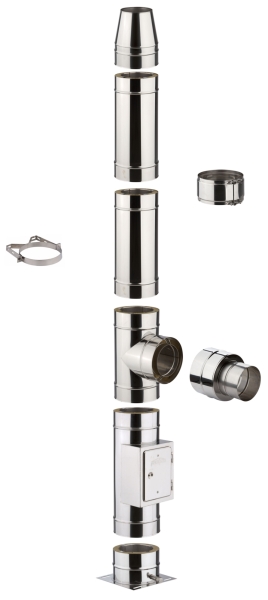

Diese Elemente sind standardmäßig Bestandteil dieses Schornsteinsystems:
7x 1000mm Längenelement (DW150-01)
1x T-Anschluss 90° (DW150-21)
1x Wandrosette (DW150-23)
1x EW auf DW Übergang (DW150-26)
1x Reinigungselement 140/200mm (DW150-31)
1x Fundamentplatte mit Ablauf (DW150-38)
1x Mündungsabschluss (DW150-51)
2x Wandbefestigung 60mm (DW150-60)
Dokumentation:
1x Montageanleitung
1x CE-Konformitätserklärung
1x Typenschildaufkleber
Optional (je nach Konfiguration):
1. Montageart:
Hier können Sie vorab wählen ob der Schornstein auf dem Boden aufsteht oder auf einer passenden Wandkonsole montiert werden soll.
2. Wandabstand:
Wählen Sie flexibel zwischen Wandabständen von 60 bis 800mm. Je nach Auswahl erhalten Sie die passende Wandkonsole und die passenden Wandbefestigungsverlängerungen zu Ihrem Premiumschornsteinsystem.
Wandkonsolenausführung für Wandabstände bis 250mm Wandkonsole für Wandabstände über 250mm bis 800mm
Wandabstandverlängerungen für die standardmäßig enthaltene(n) Wandbefestigung(en) 60mm
Variante bis 110mm Wandabstand Variante bis 800mm Wandabstand in der passenden Länge
3. Wanddurchf.:
Wählen Sie hier aus, ob ein Verbindungsrohr durch die Wand geführt werden soll und ob die Durchführung doppelwandig (empfohlen) oder einwandig erfolgen soll.
Für eine doppelwandige Durchführung wählen Sie ein kürzbares 500mm bzw. 1000mm langes Längenelement mit integriertem Doppelwandfutter
statt eines EW auf DW Überganges
(Standard). Wenn Sie einwandig (ohne Dämmung) durch die Wand führen möchten, bleibt das EW auf DW Übergangselement erhalten. Hierzu wählen Sie ein einwandiges 500 bzw. 1000mm langes Längenelement mit Wandfutter als Anschlusselement für ein ofenseitiges Rauchrohr.
Bitte beachten Sie, dass bei Holzwänden (z.B. Holzständerbauweise) eine zusätzliche Brandschutzdurchführung benötigt wird.
4. Anschluss:
Wählen Sie den Durchmesser Ihrer Feuerstätte (z.B. Ihres Kaminofens / meistens150mm).
5. 2te Reinigung:
Wählen Sie ob Sie ein zweites Reinigungselement benötigen (z.B. für Fegearbeiten über Dach, wenn die Mündung für den Schornsteinfeger nicht erreichbar ist.)
6. Dachdurchf.:
Wählen Sie ob der Schornstein durch das Dach geführt werden soll und geben Sie gegebenenfalls die Dachneigung an.
Regenkragen
Dachdurchführung
7. Blendblech:
Wählen Sie ob ein Blendblech
an der Unterseite des Daches montiert werden soll und geben Sie gegebenenfalls die Neigung an.
Das Blendblech dient der optischen Kaschierung der Öffnung an der Dachunterseite. Es wird aus brandschutztechnischen Aspekten standardmäßig mit Hinterlüftung geliefert.
8. Regenhaube:
Wird eine Regenhaube benötigt? Für den Außenaufbau ist ein Regenschutz nicht notwendig, da das Regenwasser problemlos am unteren Kondensatauslass ablaufen kann. Wird das doppelwandige Schornsteinsystem Innen aufgebaut, sollte eine Regenhaube mitbestellt werden.
7x 1000mm Längenelement (DW150-01)
1x T-Anschluss 90° (DW150-21)
1x Wandrosette (DW150-23)
1x EW auf DW Übergang (DW150-26)
1x Reinigungselement 140/200mm (DW150-31)
1x Fundamentplatte mit Ablauf (DW150-38)
1x Mündungsabschluss (DW150-51)
2x Wandbefestigung 60mm (DW150-60)
Dokumentation:
1x Montageanleitung
1x CE-Konformitätserklärung
1x Typenschildaufkleber
Optional (je nach Konfiguration):
1. Montageart:
Hier können Sie vorab wählen ob der Schornstein auf dem Boden aufsteht oder auf einer passenden Wandkonsole montiert werden soll.
2. Wandabstand:
Wählen Sie flexibel zwischen Wandabständen von 60 bis 800mm. Je nach Auswahl erhalten Sie die passende Wandkonsole und die passenden Wandbefestigungsverlängerungen zu Ihrem Premiumschornsteinsystem.
Wandkonsolenausführung für Wandabstände bis 250mm Wandkonsole für Wandabstände über 250mm bis 800mm
Wandabstandverlängerungen für die standardmäßig enthaltene(n) Wandbefestigung(en) 60mm
Variante bis 110mm Wandabstand Variante bis 800mm Wandabstand in der passenden Länge
3. Wanddurchf.:
Wählen Sie hier aus, ob ein Verbindungsrohr durch die Wand geführt werden soll und ob die Durchführung doppelwandig (empfohlen) oder einwandig erfolgen soll.
Für eine doppelwandige Durchführung wählen Sie ein kürzbares 500mm bzw. 1000mm langes Längenelement mit integriertem Doppelwandfutter
statt eines EW auf DW Überganges(Standard). Wenn Sie einwandig (ohne Dämmung) durch die Wand führen möchten, bleibt das EW auf DW Übergangselement erhalten. Hierzu wählen Sie ein einwandiges 500 bzw. 1000mm langes Längenelement mit Wandfutter als Anschlusselement für ein ofenseitiges Rauchrohr.Bitte beachten Sie, dass bei Holzwänden (z.B. Holzständerbauweise) eine zusätzliche Brandschutzdurchführung benötigt wird.
4. Anschluss:
Wählen Sie den Durchmesser Ihrer Feuerstätte (z.B. Ihres Kaminofens / meistens150mm).
5. 2te Reinigung:
Wählen Sie ob Sie ein zweites Reinigungselement benötigen (z.B. für Fegearbeiten über Dach, wenn die Mündung für den Schornsteinfeger nicht erreichbar ist.)
6. Dachdurchf.:
Wählen Sie ob der Schornstein durch das Dach geführt werden soll und geben Sie gegebenenfalls die Dachneigung an.
RegenkragenDachdurchführung7. Blendblech:
Wählen Sie ob ein Blendblech
an der Unterseite des Daches montiert werden soll und geben Sie gegebenenfalls die Neigung an.Das Blendblech dient der optischen Kaschierung der Öffnung an der Dachunterseite. Es wird aus brandschutztechnischen Aspekten standardmäßig mit Hinterlüftung geliefert.
8. Regenhaube:
Wird eine Regenhaube benötigt? Für den Außenaufbau ist ein Regenschutz nicht notwendig, da das Regenwasser problemlos am unteren Kondensatauslass ablaufen kann. Wird das doppelwandige Schornsteinsystem Innen aufgebaut, sollte eine Regenhaube mitbestellt werden.
